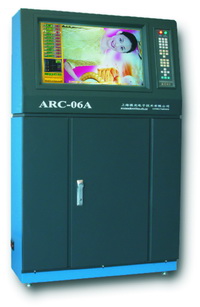

• 无硬盘驱动的工业计算机,摆脱硬盘物理损坏的烦恼,无忧使用。
    • 底层程序自行开发,系统的运行稳定更加有保障,升级更新更加简便。
    • 千兆光纤通讯,系统响应与数据交换更加迅捷,极大减少反应时间,最大程度降低损耗。
    • 工业专制轻触操作键盘,更长使用寿命,更加适应现场环境。
    • 最新DSP技术(数字信号处理技术)下位机设计,全铝合金专制外壳,独立屏蔽,高强抗干扰能力,自动找标套准,直观显示找标结果,急速调整套印误差,更可实现脱机工作功能。(无主机独立工作)
    • 独特的跟踪首色套印功能,确保了唯一基准原则,消除了累积误差,尤其是多色印刷时频繁的热启动和更换材料, 其他颜色都能根据第一色的变化,同时进行快速套准。套印时间极大缩短(较其他同类产品缩短1半以上);
    • 预先套准 功能在启动前帮您实现近似套准,将浪费降到最低。
    • 独特的无标跟踪(包含单标记)功能,让看不到的颜色实现精确套准,为套印扫清盲区。
    • 对于绝大多数的操作者而言,复杂的工作参数设定与繁琐的操作步骤,让他们对科技望而却步。
    • ARCI™简易的设定与控制参数自学习功能,使操作者得到解脱,让他们充分享受科技带来的便利!

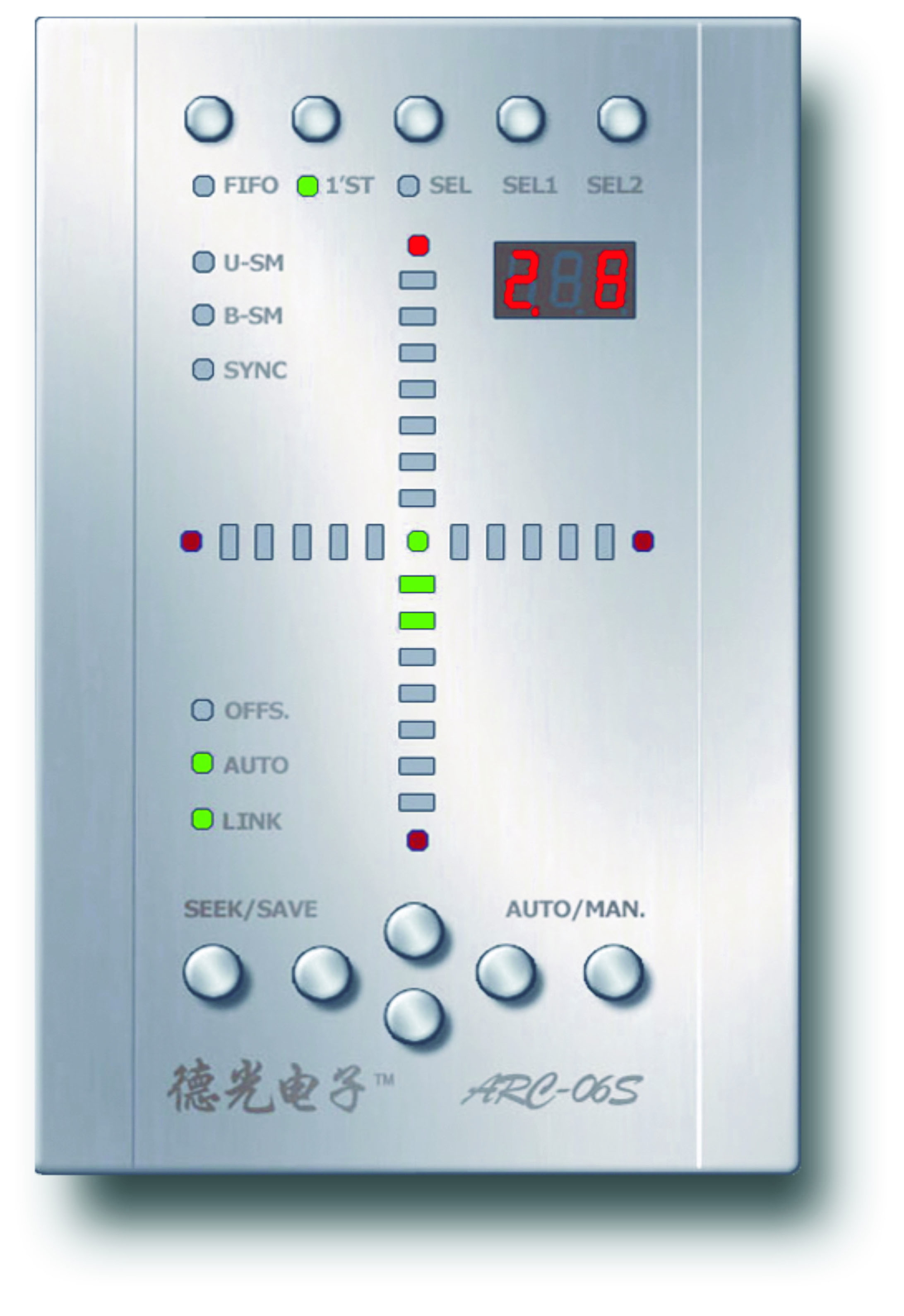

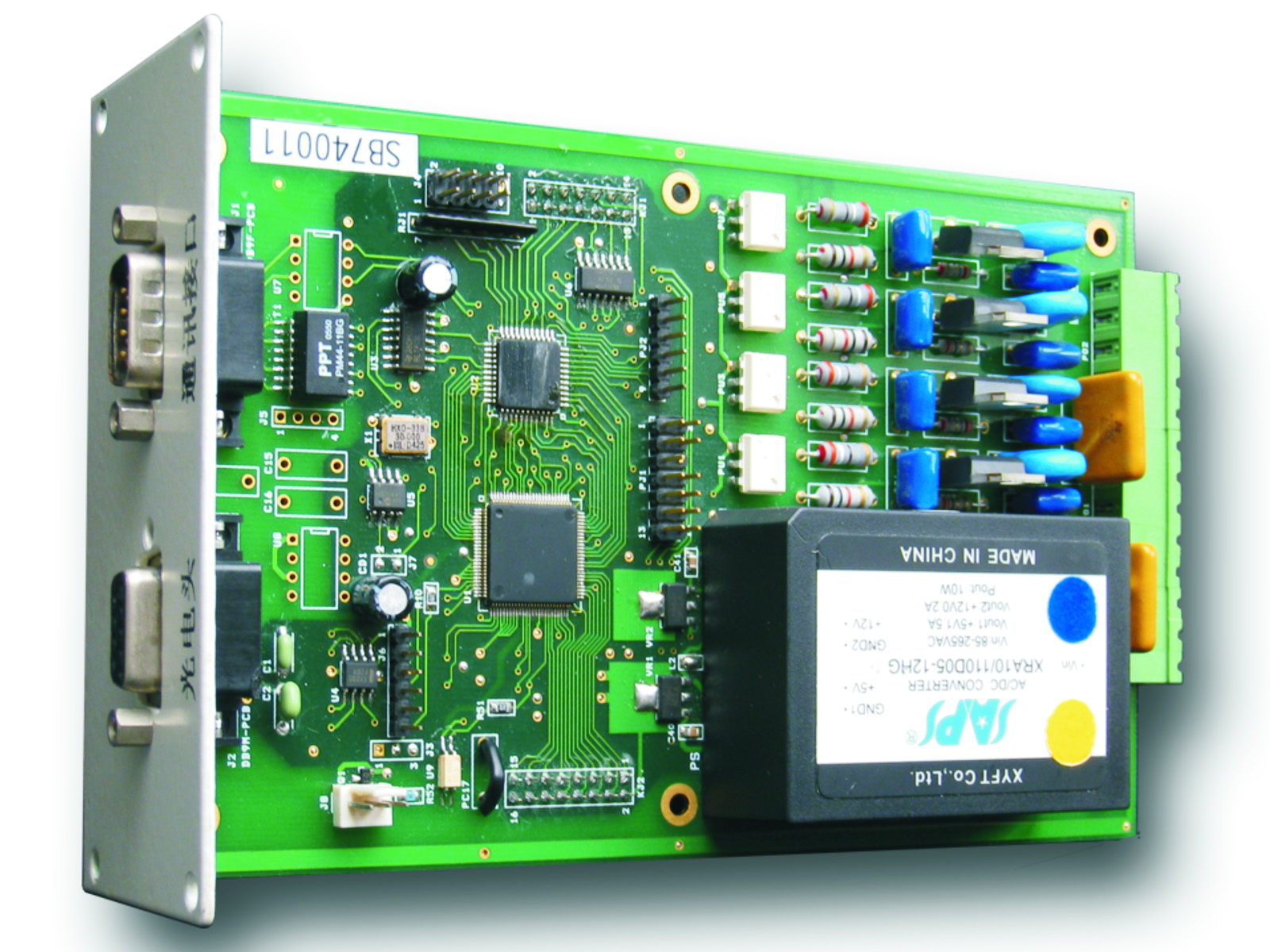

套印控制单元――下位机

    • 最新DSP技术(数字信号处理技术)下位机设计,
    • 全铝合金专制外壳,独立屏蔽,高强抗干扰能力,
    • 操作按键简洁明了,自动找标套准,直观显示找标结果,急速调整套印误差,
    • 更可实现脱机工作功能。(无主机独立工作)
自动套色控制系统技术指标
适用印刷机 机组式凹版印刷机
机组式柔版印刷机
卫星式柔印机
适用版辊周长 100—1600mm
适用印刷速度 10 ---- 600米/分
检测精度 纵向: ± 0.01mm 横向: ± 0.02mm
套印精度(取决于机械上限) 纵向: ± 0.03mm 横向: ± 0.05mm
补偿速度 纵向: 0.5~1.5mm /秒  横向: 0.3~1.0mm/秒
套准方式 双电眼:跟踪基准色或前色
单电眼:跟踪任意色
色标查找(对波) 全系统同时自动进行 各色分别自动或手动进行
控制常数设置 系统自动设定
套准调节方式 纵向: 补偿辊调整 印版调整   横向: 印版调整
电源 单相AC220V ±10%  50/60Hz  500VA
适应环境 温度: 0° C - 50° C  湿度: 低于 90% 无结露


数字的图像检视系统已经上市。画面彩色清晰度比同类产品高出6倍!

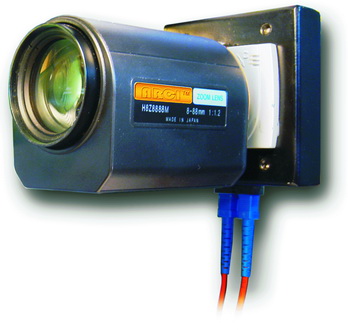

自主研发的300万像素高清(HD)数字摄像头,毫无遗留地采集图像信号。
千兆光纤通信,保障图像数字信号毫无失真地传输到处理器。
19″--24″标配高清液晶显示器,让您一览无遗地检视印刷图案。

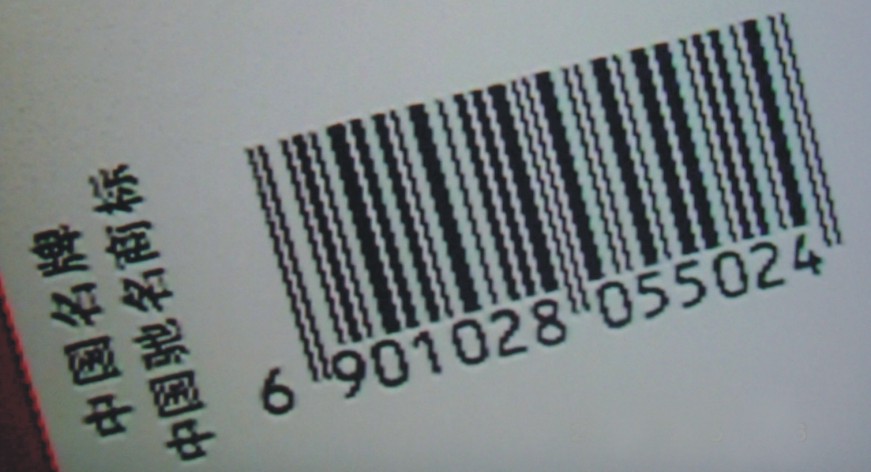

一般视频效果

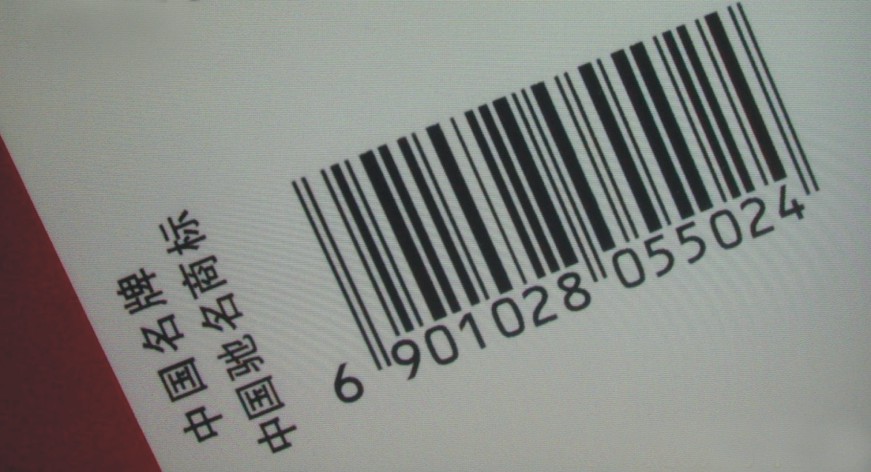

数字高清效果





100%数字信号处理技术
图像采集: 高精度数子传感器,图像信号稳定,影像鲜明
图像数据传输:千兆光纤通讯,高强抗干扰能力

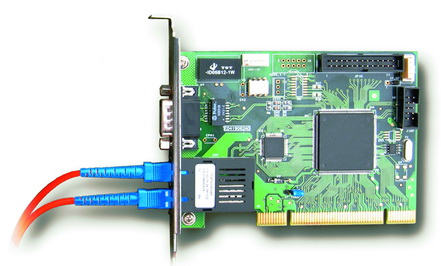

图像处理: 自行开发数字图像处理卡,引入多重图像处理技术,
实时处理高清图像
图像显示: 1080P 高清液晶显示

摄像头:               300万像素摄像头
分辨率: 图像采集分辨率为 2048X1536,
无内插纯彩色显示分辨率为1024X768
缩放:可缩放六倍(按标准要求安装)
最大可视区 157X115 mm2,彩色分辨率为 0.12 mm
最小可视区 25X19 mm2,彩色分辨率为 0.02 mm

注:        对彩色图像检视而言,真正有意义的是无内插处理的纯彩色显示分辨率
目前市场同类产品的图像采集分辨率为752*572,
无内插纯彩色显示分辨率为376*286



高清检视系统技术指标
图像系统 2048 x 1536 (300万)像素图像传感器, 全数字处理,千兆光纤传输
图像对比 上下分屏,左右分屏
图像旋转 360度旋转
图像存储 可达100幅
图像调节 饱和度,红色,蓝色,对比度,亮度均可按需调节
